管式螺旋輸送機
管式螺旋輸送機由端部上料口導入的物料，粒度大小在1/4內螺旋直徑；保持筒體不變形，加料溫度必須控制在300℃以下。該機在輸送磨琢性大的物料時對葉片和料槽的磨損極為嚴重。本次所設計的螺旋輸送機主要用與輸送硅微粉其磨琢性很大所以不適宜采用管式粉狀物輸送機。管式螺旋輸送機能耗低，維修費用低；在端部進料時，滿足各類進料要求，可同時完成上料混合等各種程序要求， 解決了輸送時的卡阻現象；便于多點上料與出料，可輸送高溫物料。適宜于各角度輸送高溫物料；對高溫、供料不均勻、有防破碎要求、防污染要求的物料要求有較好的適應性。實踐證明，在輸送水泥熟料、干燥的石灰石、磷礦石、鈦鐵礦粉、粉狀等物料時有較好的效果。
管式螺旋輸送機技術特點：結構簡單、橫截面尺寸小、密封性好、工作可靠、制造成本低，便于中間裝料和卸料，輸送方向可逆向，也可同時向相反兩個方向輸送。輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。通過裝卸閘門可調節物料流量。但不宜輸送易變質的、粘性大的、易結塊的及大塊的物料。輸送過程中物料易破碎，螺旋及料槽易磨損。單位功率較大。使用中要保持料槽的密封性及螺旋與料槽間有適當?shù)拈g隙。
垂直螺旋輸送機適用于短距離垂直輸送。可彎曲螺旋輸送機的螺旋由撓性軸和合成橡膠葉片組成，易彎曲，可根據現場或工藝要求布置，進行空間輸送。螺旋輸送機葉片有現拉式和整拉失，現拉式可做成任意厚度與規格尺寸，整拉式不宜制作非標準螺旋。
管式螺旋輸送機從輸送物料位移方向的角度劃分，螺旋輸送機分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升，該螺旋輸送機不適宜輸送易變質、粘性大、易結塊或高溫、怕壓、有較大腐蝕性的特殊物料。
螺旋輸送機一般由輸送機本體、進出料口及驅動裝置三大部分組成；螺旋輸送機的螺旋葉片有實體螺旋面、帶式螺旋面和葉片螺旋面三種形式，其中，葉片式螺旋面應用相對較少，主要用于輸送粘度較大和可壓縮性物料，這種螺懸面型，在完成輸送作業過程中，同時具有并完成對物料的攪拌、混合等功能。螺旋輸送機與其它輸送設備相比，具有整機截面尺寸小、密封性能好、運行平穩可靠、可中間多點裝料和卸料及操作安全、維修簡便等優點。

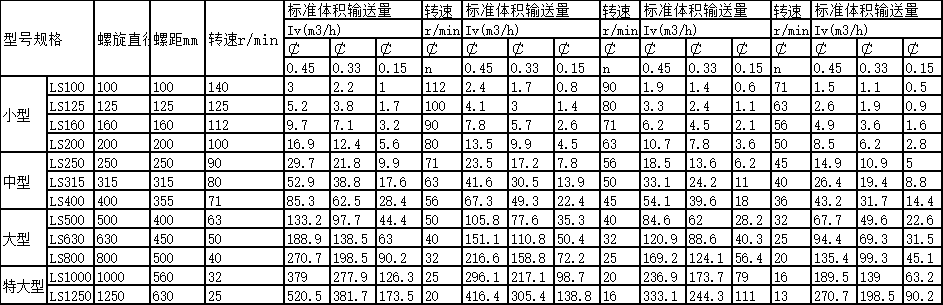

螺旋輸送機參數如下：
螺旋輸送機輸送不同物質系數：
物料塊度 | 物料磨琢性 | 充填系數 | K | A |
粉狀 | 無磨琢性 半磨琢性 | 0.35-0.40 | 0.0415 | 75 |
粉狀 | 磨琢性 | 0.25-0.30 | 0.0565 | 35 |
小塊狀 a<60mm | 無磨琢性 半磨琢性 | 0.25-0.30 | 0.0537 | 45 |
小塊狀 a<60mm | 磨琢性 | 0.20-0.25 | 0.0645 | 25 |
