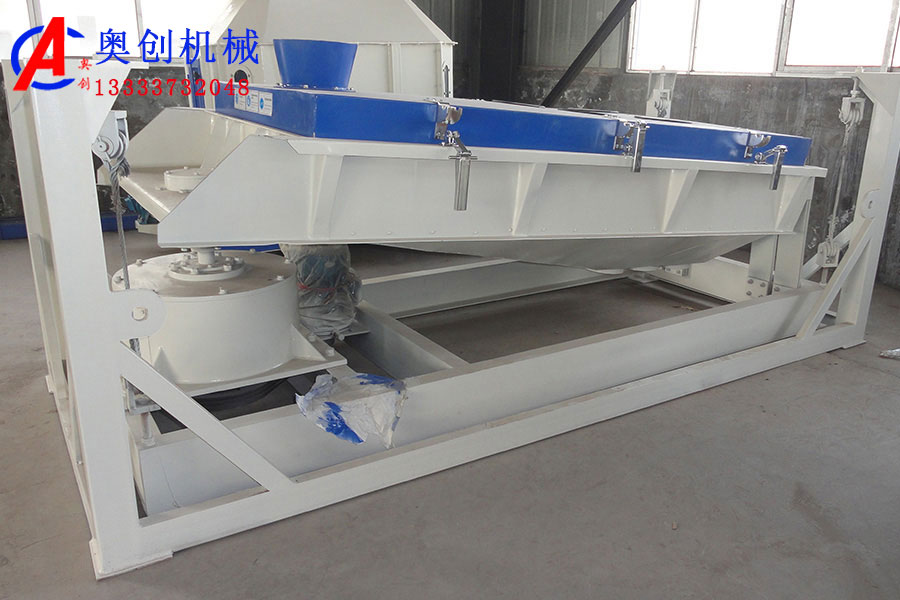

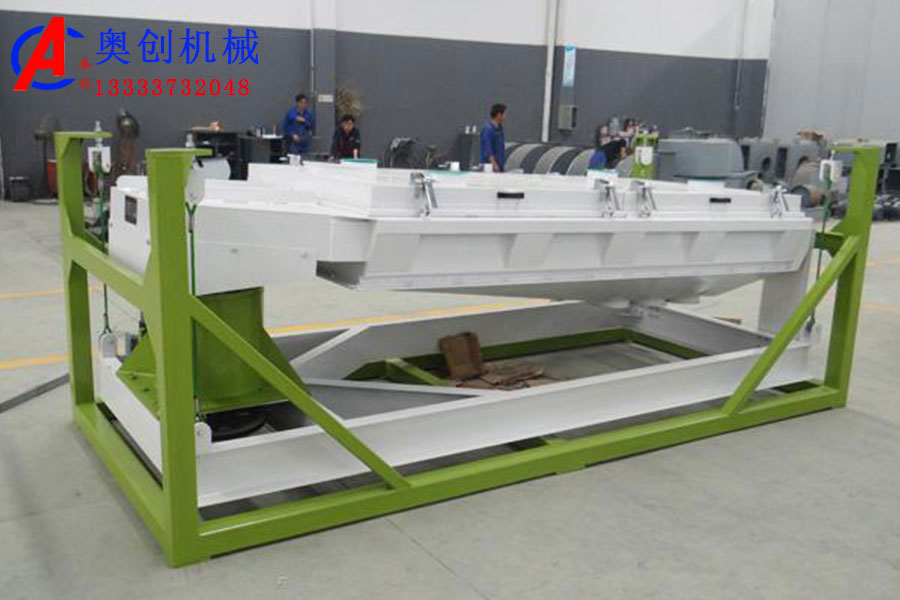

飼料肥料回轉分級篩--平面回轉篩
平面回轉篩是引進國外技術，針對尿素粘性比較大的特性而研發的一種新型篩機，所以也叫平面回轉尿素篩分機，可應用于糧食、食品、化工、制糖、陶粒、采礦、醫藥、冶金、建材、礦山、造紙等多個行業，對吸濕性性強、粘性大、易堵孔和粘網的物料。模仿人工篩分的效果，處理量大，篩分效率高。
奧創平面回轉篩特點：
1.結構緊湊，外形整齊，美觀
2.工作穩定可靠，操作維修方便
3.該機運用特殊的平衡方式（設有偏心平衡塊）使篩體篩分過程中各個方向的慣性力都能夠完全平衡，因而振動小，噪聲低，運轉平穩。
4.該機融合了圓運動，橢圓運動以及往復直線運動的優點，并設計了篩面清理裝置，因而產量大，篩分效率高，動耗小。
5.主要部件使用機械折彎，鉚接，焊接。密封性良好。
6.傳動裝置：采用皮帶傳動。傳動平穩，可靠，噪音小，安裝維修方便。
平面回轉篩工作原理：
平面回轉篩傾角為5~10°的篩體由傳動裝置驅動。物料運動軌跡在進料端為水平圓周運動，在長度方向逐漸變成橢圓運動，最后在出料端轉變成近似往復直線運動。通過進料口喂入的物料，在平面回轉篩體運動作用下，均勻的分布在整個篩網上，并產生自動分級，從而使料層下粒度較小的物料迅速過篩，而上面粒度相對較大的物料則向出料端運動。在移動過程中，由于沒有攪拌和垂直跳動，因而其中較小的顆粒緊貼篩面，隨時可以過篩。
出料端篩體的運動為近似往復直線運動，是篩理作用逐漸減弱。從而使大于篩孔尺寸的顆粒迅速向出口方向移動，直到排出機外，完成物料的整個篩分。在篩理過程中，不斷跳動的彈性跳動小球，有效地防止物料堵塞篩孔，保證了篩理的高效率。平衡塊使篩體在運動的過程中各個方向的慣性力都得以平衡，從而保證了篩體運動的平穩性。
平面回轉篩結構
1、進料裝置的設計進料裝置由進料管、軟布套筒和進料箱組成。進料管內設有錐形圓筒，可改變物料落點的位置，引導物料落入進料箱的中心部位；進料箱內固定有分料板，可以伸縮調節，以使物料沿篩面寬度均勻分布。
2、篩格的設計篩格由篩格框架、篩板框架、篩板等組成。篩體內部分別安裝上前篩格和后兩個篩格，大于篩板上孔尺寸的物料流在篩格上，而小于篩孔尺寸的物料則通過篩孔到達篩格下面，提高了物料篩分精度。
3、出料機構的設計出料箱由箱體、大雜出料斗、小雜出料斗、物料出料斗等組成，可以做到分級出料，提高了工作效率。
4、驅動裝置的設計振動電機安裝子啊篩體前部，傳動裝置包括電動機、塔形V帶輪、V膠帶及兩塊扇形偏重等組成。可以通過改變V帶在塔輪上的位置可以改變篩體的轉速。調節偏心塊改變激振力。
5、篩體的設計篩體由鋼板焊接及螺栓連接而成，內裝有兩層抽屜式篩格，篩面采用橡皮球清理，既能夠做到分級篩料和儲存，同時還能夠清理篩網，減少堵塞。
